Как выбрать гидробур для экскаватора

Прочитайте статью и превратите свой экскаватор в буровую установку

Немного о гидробурах

Гидравлические буры (ямобуры) это интересное и весьма полезное дополнение к любой технике, которая имеет выделенную гидролинию.

Сфера применения гидробуров весьма значительна: от вспомогательных работ при строительстве линий передач, установке ограждений, заборов, столбов, завинчивания винтовых свай, до извлечения грунта для пробы, бурения колодцев.

Гидробуром можно оборудовать: гусеничный экскаватор, экскаватор-погрузчик, мини-погрузчик с бортовым поворотом, колесный экскаватор, а также кран-манипулятор, потому что использование гидробура позволяет значительно расширить сферы использования строительной техники.

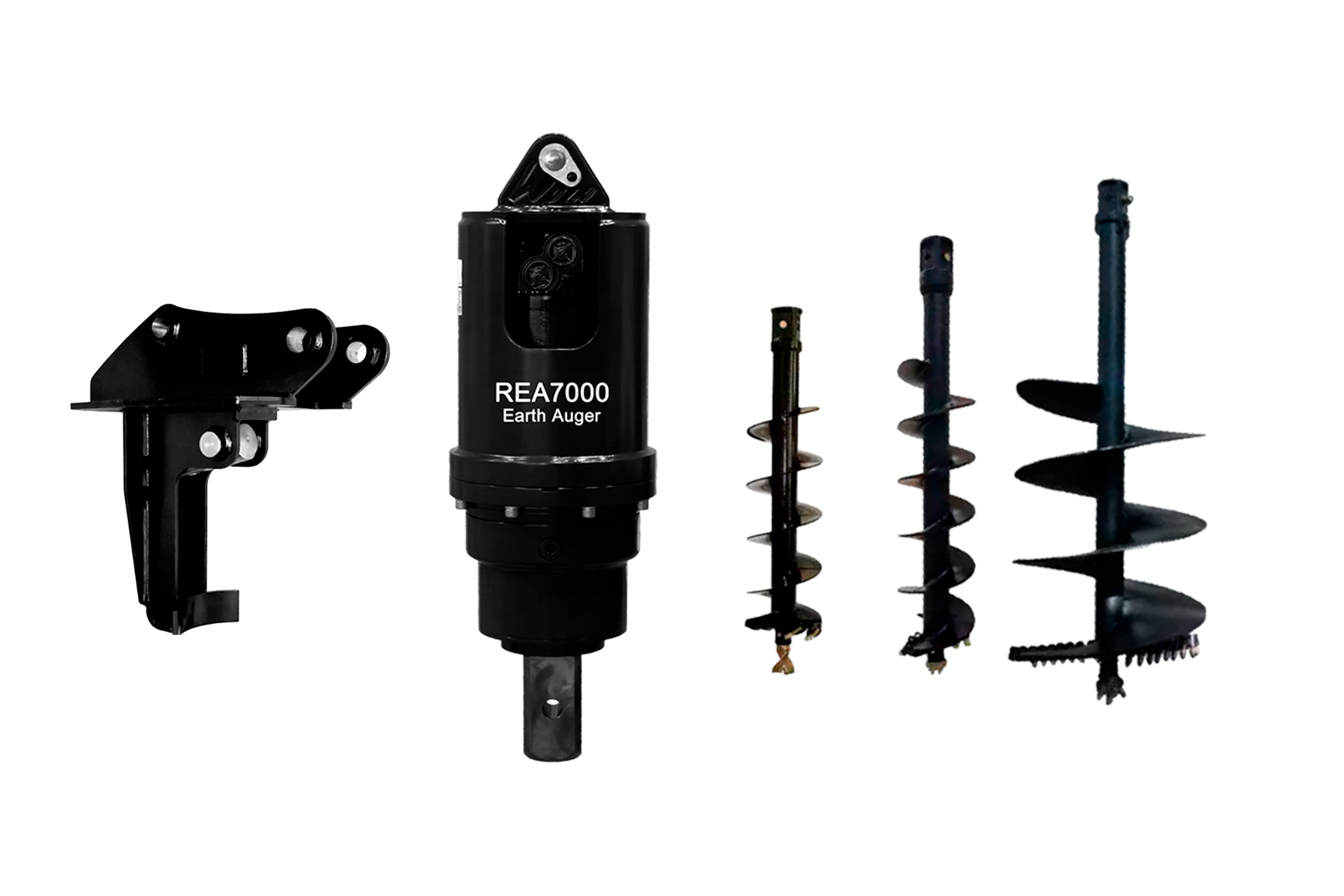

Как выглядит комплект бурового оборудования?

Комплектация "Стандарт"

Стандартный комплект оборудования для экскаватора с дополнительной гидролинией

  • гидровращатель;
  • адаптерная подвеска (переходник) к экскаватору (КМУ);
  • монтажный комплект шлангов и БРС;
  • 1-2 буровых шнека нужного диаметра;
  • 1-2 удлинителя глубины бурения.

1.Выбираем гидровращатель

ОСНОВНОЙ ПРИНЦИП РАБОТЫ

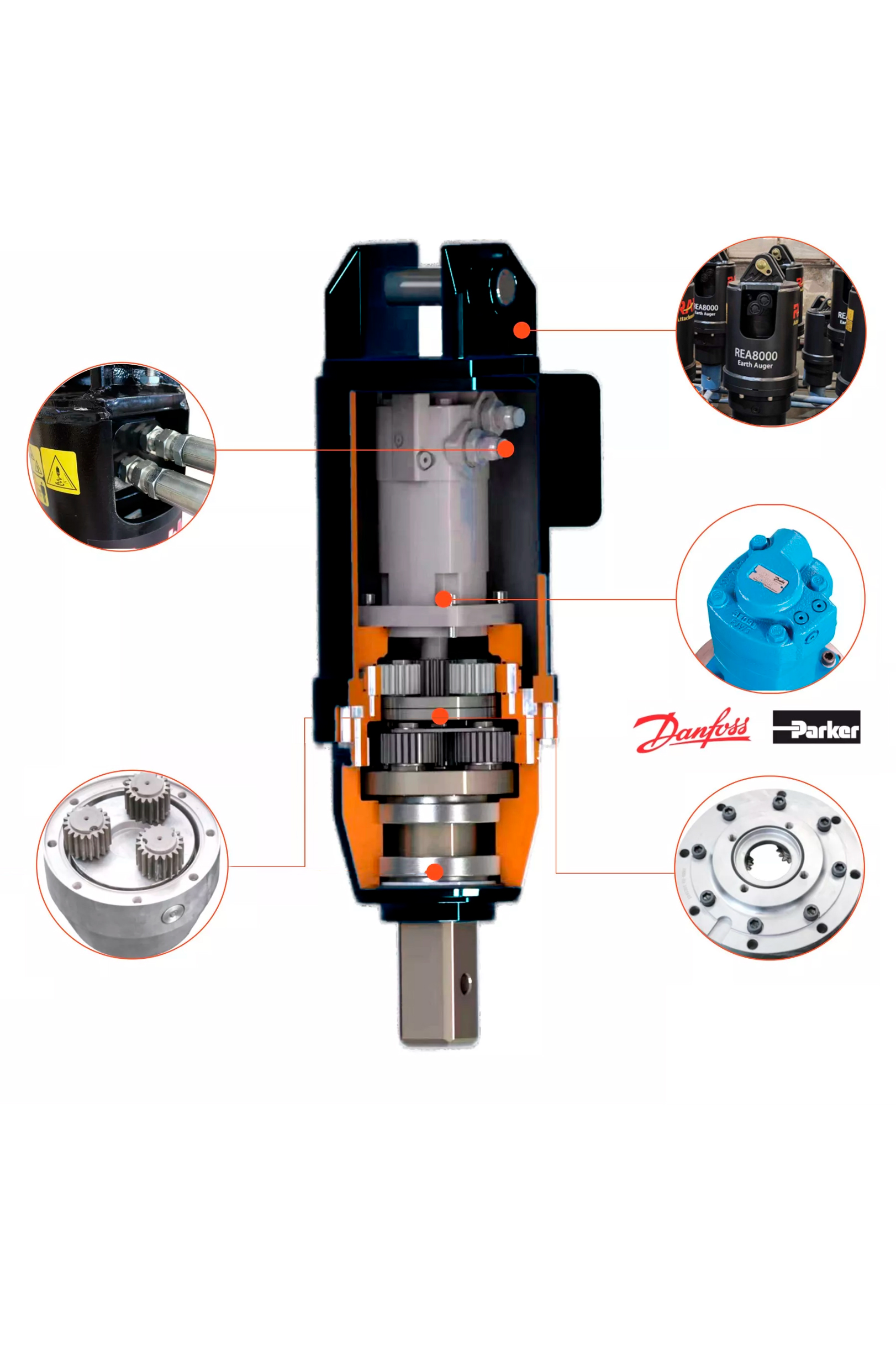

Гидромотор вращает выходной вал гидровращателя через планетарный механизм, который уменьшает скорость вращения гидромотора, повышая крутящий момент на выходном валу.


Для правильного выбора гидравлического вращателя необходимо знать вес техники и гидравлический поток в дополнительной гидролинии - л/мин.


Каждому весу техники соответствует определенная модель гидровращателя.

Какой марки гидровращатель выбрать?

  • Мы рекомендуем гидровращатели DELTA (российская сборка которых также известна под брендом IMPULSE).

    Линейка данных вращателей настолько широкая, что позволяет подобрать гидровращатель, максимально подходящий по гидравлическим характеристикам к выбранной модели техники.

    Кроме этого, в производимых гидровращателях, завод-изготовитель Auger Torque (Англия) использовал ряд инновационных и запатентованных решений:

1. Не смещаемый выходной вал с пожизненной гарантией

Выходной вал и основание сателлитов является монолитной деталью,  в то время, как у всех прочих производителей этот элемент состоит из двух деталей. При увеличенной нагрузке или при износе выходной вал конкурентов может вывалиться.

Результат:

- разрушение планетарного редуктора;

- вываливание шнека и проваливание на всю глубину скважины;

- травмы рабочих.

2. Редуктор с гарантией 5 лет

Разработан специально для применения в гидровращателях и имеет запас прочности, как при радиальных нагрузках, так и при осевых, в то время, как редукторы конкурентных моделей взяты с редукторов строительных машин и не рассчитаны на осевые нагрузки. Редукторы DELTA производит компания, которая свыше 30 лет специализируется на выпуске навесных гидровращателей.


3. Двойной упорный блок и увеличенное сечение выходного вала

Конструкция с двумя коническими подшипниками защищает от разрушения при осевых нагрузках.

Размеры выходного вала соответствуют нагрузкам, выдаваемым гидроприводами и имеют коэффициент запаса прочности – 1,8. В то время, как выходные валы конкурентных моделей имеют форму шестигранника до 80мм. Лопнувший выходной вал – характерная поломка приводов некоторых конкурентных моделей, в то время, как выходные валы DELTA не ломались ни разу.

4. Эвольвентное зацепление зубьев

Постоянная равномерная передача мощности в планетарном редукторе, постоянная равномерная нагрузка на зубья. В то время, как другие производители используют более простую форму зуба – треугольную, так как это проще и дешевле в изготовлении.

Зубчатые колеса изготовлены из «поковок», а не из сырого металла с последующей термообработкой – это придает дополнительную износоустойчивость зубьям.


Посмотрите, как работает гидробур

на бурении отверстий под фундамент и закручивании винтовых свай

гидробур DELTA RD8 на экскаваторе-погрузчике NEW HOLLAND B115B

гидробур DELTA CD6 на кран-манипуляторе PALFINGER 14500

гидробур Delta RD50 на плавающем экскаваторе HITACHI ZX330

Выберите гидровращатель по весу своей техники

Таблица самых распространенных гидровращателей в России

Техника

Вес

Гидропоток

Диаметр бурения, мм

Мини-экскаваторы и мини-погрузчики

1-2,5т

25-57 л/мин

100-400

Delta RD2

2-4т

27-75 л/мин

100-600

Delta RD3

3-5т

50-95 л/мин

100-900

Delta RD5

Экскаваторы и экскаваторы-погрузчики

4,5-7т

50-95 л/мин

150-600

Delta RD6

5-8т

60-135 л/мин

150-800

Delta RD7

6-8т

70-150 л/мин

150-1000

Delta RD8

7-10т

70-150 л/мин

150-1000

Delta RD12

Экскаваторы колесные и гусеничные

10-15т

80-170 л/мин

150-1200

Delta RD15

13-20т

80-170 л/мин

150-1500

Delta RD20

15-22т

80-170 л/мин

150-1500

Delta RD25

20-45т

100-300 л/мин

300-1500

Delta RD35

21-45т

100-280 л/мин

300-2400

Delta RD50
Крано-манипуляторные установки

до 9 т/м

5-35 л/мин

100-600

Delta СD3

до 15 т/м

5-50 л/мин

150-800

Delta СD6

до 18 т/м

5-50 л/мин

150-1000

Delta СD7

Вес

1-2,5т

Гидропоток

25-57 л/мин

Диаметр бурения, мм

100-400

Вес

2-4т

Гидропоток

27-75 л/мин

Диаметр бурения, мм

100-600

Вес

3-5т

Гидропоток

50-95 л/мин

Диаметр бурения, мм

100-900

Вес

4,5-7т

Гидропоток

50-95 л/мин

Диаметр бурения, мм

150-600

Вес

5-8т

Гидропоток

60-135 л/мин

Диаметр бурения, мм

150-800

Вес

6-8т

Гидропоток

70-150 л/мин

Диаметр бурения, мм

150-1000

Вес

7-10т

Гидропоток

70-150 л/мин

Диаметр бурения, мм

150-1000

Вес

10-15т

Гидропоток

80-170 л/мин

Диаметр бурения, мм

150-1200

Вес

13-20т

Гидропоток

80-170 л/мин

Диаметр бурения, мм

150-1500

Вес

15-22т

Гидропоток

80-170 л/мин

Диаметр бурения, мм

150-1500

Вес

20-45т

Гидропоток

100-300 л/мин

Диаметр бурения, мм

300-1500

Вес

21-45т

Гидропоток

100-280 л/мин

Диаметр бурения, мм

300-2400

Вес

до 9 т/м

Гидропоток

5-35 л/мин

Диаметр бурения, мм

100-600

Вес

до 15 т/м

Гидропоток

5-50 л/мин

Диаметр бурения, мм

150-800

Вес

до 18 т/м

Гидропоток

5-50 л/мин

Диаметр бурения, мм

150-1000

  • Масса базовой машины в данной таблице представляет  из себя ориентиры, которые следует воспринимать как обязательную рекомендацию. Корпус гидровращателя имеет определенный запас прочности на механические воздействия – например, гидровращатель Delta RD7 легко сломать неосторожным движением экскаваторщика на экскаваторе весом 16 тонн, так как усилие на рукояти у 16 тонной машины в 2 раза выше чем у 8 тонной, для которой этот гидровращатель предназначен.

2. Выбираем адаптер

У каждой марки техники свои размеры, поэтому адаптер изготавливается под каждый экскаватор или погрузчик отдельно

  • 1 пальцевый адаптер

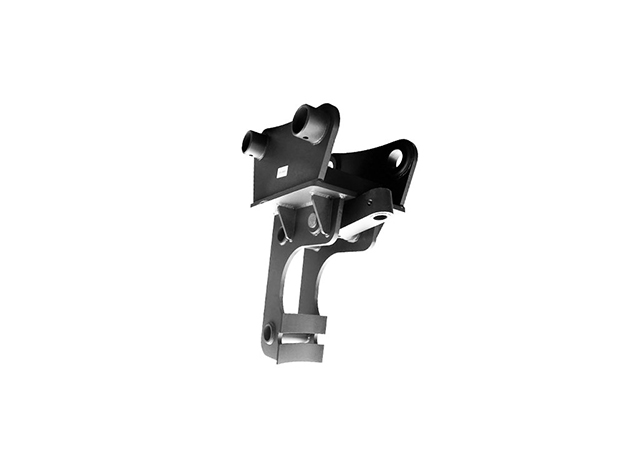

    2 пальцевый адаптер с упором

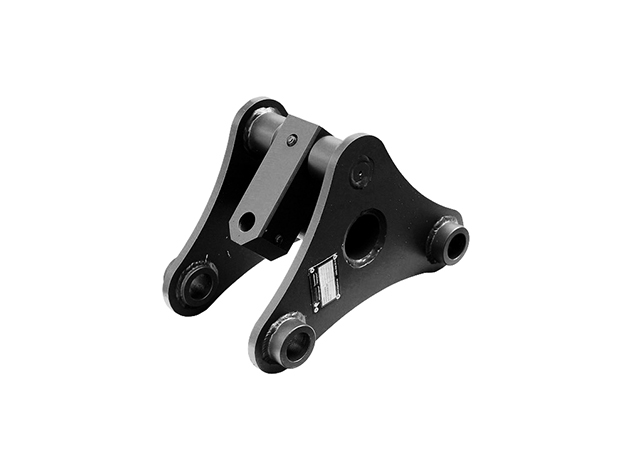

    2 пальцевый адаптер

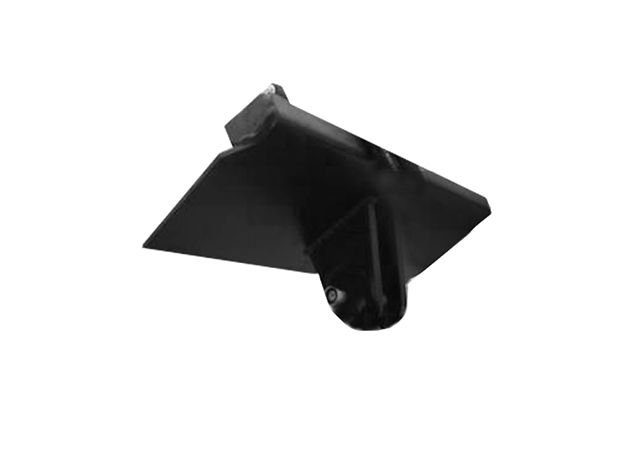

    Монтажная рама для мини-погрузчика

Описание адаптеров

Чтобы навесить гидробур на экскаватор используется специальный переходник — адаптер

  • однопальцевые (в народе их называют «Серьга»), это самые популярные и дешевые адаптеры
  • двухпальцевые, с их помощью проще позиционировать бур. Если у вас установлен квик-каплер (быстросъем), то вам необходим именно 2-пальцевый адаптер
  • двухпальцевые адаптеры с упором, используются для перемещения техники от объекта к объекту. Упор позволяет зафиксировать гидровращатель в транспортном положении, что полностью исключает его раскачивание.
  • монтажная рама используется для крепление гидробура на минипогрузчик. Бывает 2 типов — с креплением Bobcat и под крепление локуст (Locust).
  • Адаптер на гидробур изготавливается индивидуально под каждую модель экскаватора, так как у разных производителей техники разные пальцы и посадочные размеры.

    Например, если у вас есть экскаватор-погрузчик JCB 4CX и HYUNDAI H940S, то вы можете иметь всего лишь один гидровращатель DELTA RD-7, а под каждый экскаватор-погрузчик приобрести свой адаптер.

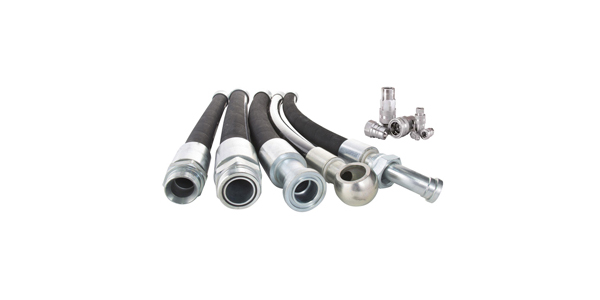

3. Монтажный комплект

ИЗ ЧЕГО ОН СОСТОИТ

В монтажный комплект входят шланги (РВД), переходники и быстро разъемные соединения (БРС), для соединения гидравлики экскаватора с гидровращателем. Длина шлангов, диаметры переходников, размеры БРС у каждой техники отличаются.

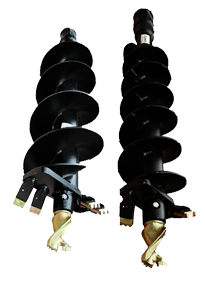

4. Буровые шнеки и удлинители

АБРАЗИВНЫЕ И СКАЛЬНЫЕ

Для различных типов грунтов различают абразивные, которые подходят для большинства случаев, и скальные шнеки.

 Форма зубьев абразивных шнеков плоская, зубья хорошо заходят в грунт, а вольфрамовые наплавки делают их очень стойкими к износу.

Скальные шнеки отличаются специфической формой зубьев и увеличенным количеством износостойких резцов в сравнении с абразивными шнеками. Чаще всего скальные шнеки применяют в сложных грунтах с большой концентрацией камней. Нельзя ассоциировать скальные шнеки с бурением монолита скалы.

Шнеки и удлинители бывают обычные и винтовые. Винтовые позволяют за меньшее количество проходов произвести выемку грунта.

Дополнительные приспособления

Сделайте процесс бурения максимально быстрым и удобным

Блок реверса

Если у вас однопоточная гидроразводка — блок реверса позволит вращать гидробур в 2х направлениях. Востребован на больших объемах работ. Может устанавливаться на сам гидровращатель, либо на рукоять. Управляется из кабины, через проведенный кабель.

Индикатор вертикальности

Этот прибор незаменим для идеальной вертикальности бурения. Особо востребован при закручивании винтовых свай, где требуется особая точность выполнения работ.

Переходник для закручивания винтовых свай

Используется для закручивания винтовых свай. Изготавливается под необходимый диаметр винтовой сваи.

Быстросъем (БСМ, Квик-каплер)

Быстросменный механизм для замены ковша на гидробур — дополнительное удобство для оператора. В данном случае необходим 2х пальцевый адаптер и 2 дополнительных пальца.

Измельчитель пней

Представляет собой фрезу для эффективного удаления(высверливания) пней любого диаметра. Большие пни высверливаются за несколько раз.

Бетономешалка

Представляет собой бетоносмеситель, который монтируется на выходной вал гидровращателя. Необходимо использовать со специальным 2-пальцевым адаптером с упором.

  • Спасибо за прочтение статьи. Надеемся информация была Вам полезна.

    С удовольствием проконсультируем вас по выбору гидрооборудования к Вашей технике.
